本篇文章将剪枝后的模型作为学生模型，剪枝前的模型作为教师模型对剪枝模型进行蒸馏，从而进一步提到轻量模型的性能。

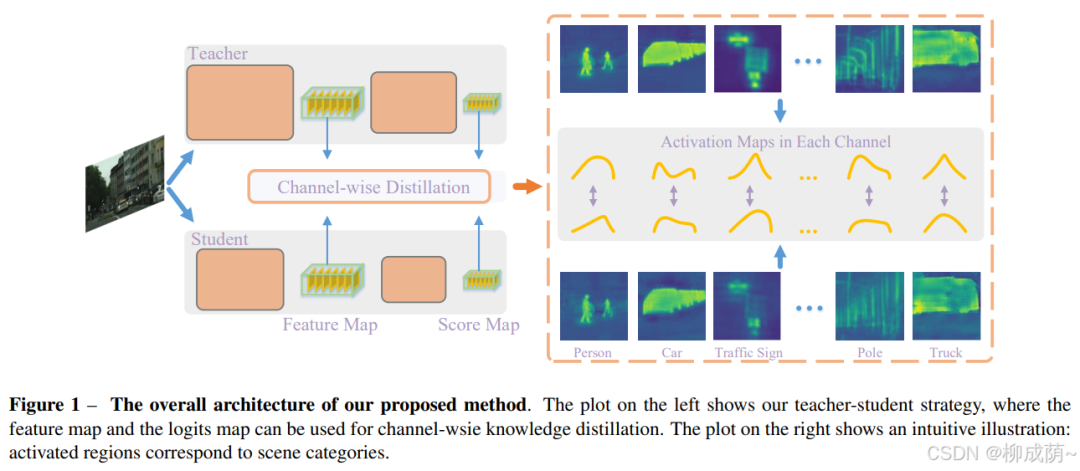

Channel-wise Distillation (CWD)

在这里插入图片描述

问题和方法

在计算机视觉任务中,图像分类只需要预测整张图像的类别,而密集预测需要对每个像素或对象进行预测,输出更丰富的结果,如语义分割、目标检测等。直接应用分类任务中的知识蒸馏方法于密集预测任务效果不佳。已有的方法通过建模空间位置之间（指的是图像中的像素位置）的关系来传递结构化知识。

论文提出了一种通道级的知识蒸馏方法。主要分为两个步骤:

对特征图的每个通道进行softmax标准化，得到一个概率分布（表示了该通道中每个位置的相对重要性或响应强度）。
计算教师网络和学生网络相应通道概率分布之间的asymmetric KL散度作为损失，使学生网络在前景显著区域模仿教师网络。

具体实现

对特征图或logits的每个通道，对H×W个位置的激活值进行softmax计算，得到概率分布表示每个位置的相对重要性。

然后计算这个分布与教师网络中相应通道分布的asymmetric KL距离，重点对齐前景显著区域。

代码如下：


class CWDLoss(nn.Module):    """PyTorch version of `Channel-wise Distillation for Semantic Segmentation.    <https://arxiv.org/abs/2011.13256>`_.    """
    def __init__(self, channels_s, channels_t, tau=1.0):        super(CWDLoss, self).__init__()        self.tau = tau
    def forward(self, y_s, y_t):        """Forward computation.        Args:            y_s (list): The student model prediction with                shape (N, C, H, W) in list.            y_t (list): The teacher model prediction with                shape (N, C, H, W) in list.        Return:            torch.Tensor: The calculated loss value of all stages.        """        assert len(y_s) == len(y_t)        losses = []
        for idx, (s, t) in enumerate(zip(y_s, y_t)):            assert s.shape == t.shape
            N, C, H, W = s.shape
            # normalize in channel diemension            import torch.nn.functional as F            softmax_pred_T = F.softmax(t.view(-1, W * H) / self.tau, dim=1)  # [N*C, H*W]
            logsoftmax = torch.nn.LogSoftmax(dim=1)            cost = torch.sum(                softmax_pred_T * logsoftmax(t.view(-1, W * H) / self.tau) -                softmax_pred_T * logsoftmax(s.view(-1, W * H) / self.tau)) * (self.tau ** 2)
            losses.append(cost / (C * N))        loss = sum(losses)
        return loss

问题和方法

知识蒸馏主要可以分为logit蒸馏和feature蒸馏。其中feature蒸馏具有更好的拓展性，已经在很多视觉任务中得到了应用。但由于不同任务的模型结构差异，许多feature蒸馏方法是针对某个特定任务设计的。

之前的知识蒸馏方法着力于使学生去模仿更强的教师的特征，以使学生特征具有更强的表征能力。我们认为提升学生的表征能力并不一定需要通过直接模仿教师实现。从这点出发，我们把模仿任务修改成了生成任务：让学生凭借自己较弱的特征去生成教师较强的特征。在蒸馏过程中，我们对学生特征进行了随机mask，强制学生仅用自己的部分特征去生成教师的所有特征，以提升学生的表征能力。

具体实现

对特征图或logits生成1×H×W的随机mask，广播到所有通道然后对特征图所有通道进行掩码操作，基于masked特征图输入生成网络，输出特征与教师特征图计算mse损失进行回归训练。

代码如下：


class MGDLoss(nn.Module):    def __init__(self, channels_s, channels_t, alpha_mgd=0.00002, lambda_mgd=0.65):        super(MGDLoss, self).__init__()        device = 'cuda' if torch.cuda.is_available() else 'cpu'
        self.alpha_mgd = alpha_mgd        self.lambda_mgd = lambda_mgd
        self.generation = [            nn.Sequential(                nn.Conv2d(channel_s, channel, kernel_size=3, padding=1),                nn.ReLU(inplace=True),                nn.Conv2d(channel, channel, kernel_size=3, padding=1)).to(device) for channel_s, channel in            zip(channels_s, channels_t)        ]
    def forward(self, y_s, y_t, layer=None):        """Forward computation.        Args:            y_s (list): The student model prediction with                shape (N, C, H, W) in list.            y_t (list): The teacher model prediction with                shape (N, C, H, W) in list.        Return:            torch.Tensor: The calculated loss value of all stages.        """        assert len(y_s) == len(y_t)        losses = []        for idx, (s, t) in enumerate(zip(y_s, y_t)):            # print(s.shape)            # print(t.shape)            # assert s.shape == t.shape            if layer == "outlayer":                idx = -1            losses.append(self.get_dis_loss(s, t, idx) * self.alpha_mgd)        loss = sum(losses)        return loss
    def get_dis_loss(self, preds_S, preds_T, idx):        loss_mse = nn.MSELoss(reduction='sum')        N, C, H, W = preds_T.shape
        device = preds_S.device        mat = torch.rand((N, 1, H, W)).to(device)        mat = torch.where(mat > 1 - self.lambda_mgd, 0, 1).to(device)
        masked_fea = torch.mul(preds_S, mat)        new_fea = self.generation[idx](masked_fea)
        dis_loss = loss_mse(new_fea, preds_T) / N
        return dis_loss

YOLOv8蒸馏

基于前一章所述的剪枝模型作为学生模型，剪枝前的模型作为教师模型

model_s = YOLO(weights="weights/prune.pt")model_t = YOLO(weights="weights/last.pt")

为了在训练过程中使用教师模型指导学生模型训练，我们首先修改接口，在train函数中传入教师模型和蒸馏损失类型。

self.yolo.train(data="diagram.yaml", Distillation=model_t.model, loss_type=loss_type, amp=False, imgsz=640,                        epochs=100, batch=20, device=0, workers=4, lr0=0.001)

同时修改ultralytics/engine/trainer.py-333行，读取Distillation参数和loss_type参数。

Args:    cfg (str, optional): Path to a configuration file. Defaults to DEFAULT_CFG.    overrides (dict, optional): Configuration overrides. Defaults to None.# 新增=======================================if overrides and "Distillation" in overrides:    self.Distillation = overrides["Distillation"]    overrides.pop("Distillation")else:    self.Distillation = Noneif overrides and "loss_type" in overrides:    self.loss_type = overrides['loss_type']    overrides.pop("loss_type")else:    self.loss_type = 'None'# 新增=======================================self.args = get_cfg(cfg, overrides)

修改了接口处之后，在加载当前学生模型的时候，同时对教师模型进行处理。trainer.py修改481行


def _setup_train(self, world_size):    """Builds dataloaders and optimizer on correct rank process."""
    # Model    self.run_callbacks("on_pretrain_routine_start")    ckpt = self.setup_model()    self.model = self.model.to(self.device)    # 新增=======================================    if self.Distillation is not None:    #    for k, v in self.Distillation.model.named_parameters():    #        v.requires_grad = True        self.Distillation = self.Distillation.to(self.device)    # 新增=======================================    self.set_model_attributes()    ...    ...

这里新增的注释部分是打开教师模型的梯度计算，但是一般我们不需要，然后将教师模型也移动到device上。

self.amp = bool(self.amp)  # as boolean    self.scaler = torch.cuda.amp.GradScaler(enabled=self.amp)    if world_size > 1:        self.model = nn.parallel.DistributedDataParallel(self.model, device_ids=[RANK], find_unused_parameters=True)        # 新增=======================================        if self.Distillation is not None:            self.Distillation = nn.parallel.DistributedDataParallel(self.Distillation, device_ids=[RANK])            self.Distillation.eval()        # 新增=======================================    # Check imgsz

然后在_setup_train函数的521行进行分布式训练模型处理的时候，将教师模型做同样的处理。

然后是增加蒸馏损失，这一块我们可以添加到_do_train函数中。

if self.args.close_mosaic:    base_idx = (self.epochs - self.args.close_mosaic) * nb    self.plot_idx.extend([base_idx, base_idx + 1, base_idx + 2])# 新增=======================================if self.Distillation is not None:    distillation_loss = Distillation_loss(self.model, self.Distillation, distiller=self.loss_type)epoch = self.start_epochself.optimizer.zero_grad()  # zero any resumed gradients to ensure stability on train startwhile True:    self.epoch = epoch    self.run_callbacks("on_train_epoch_start")

这里Distillation_loss传入学生模型和教师模型，以及蒸馏损失的类型，该类实现如下：


class Distillation_loss:    def __init__(self, modeln, modelL, distiller="CWDLoss"):  # model must be de-paralleled
        self.distiller = distiller        # layers = ["2","4","6","8","12","15","18","21"]        layers = ["6", "8", "12", "15", "18", "21"]        # layers = ["15","18","21"]
        # get channels_s, channels_t from modelL and modeln        channels_s = []        channels_t = []        for name, ml in modelL.named_modules():            if name is not None:                name = name.split(".")                if name[0] == "module":                    name.pop(0)                if len(name) == 3:                    if name[1] in layers:                        if "cv2" in name[2]:                            channels_t.append(ml.conv.out_channels)        for name, ml in modeln.named_modules():            if name is not None:                name = name.split(".")                if name[0] == "module":                    name.pop(0)                if len(name) == 3:                    if name[1] in layers:                        if "cv2" in name[2]:                            channels_s.append(ml.conv.out_channels)        nl = len(layers)        channels_s = channels_s[-nl:]        channels_t = channels_t[-nl:]        self.D_loss_fn = FeatureLoss(channels_s=channels_s, channels_t=channels_t, distiller=distiller[:3])
        self.teacher_module_pairs = []        self.student_module_pairs = []        self.remove_handle = []
        for mname, ml in modelL.named_modules():            if mname is not None:                name = mname.split(".")                if name[0] == "module":                    name.pop(0)                if len(name) == 3:                    if name[1] in layers:                        if "cv2" in mname:                            self.teacher_module_pairs.append(ml)
        for mname, ml in modeln.named_modules():
            if mname is not None:                name = mname.split(".")                if name[0] == "module":                    name.pop(0)                if len(name) == 3:                    # print(mname)                    if name[1] in layers:                        if "cv2" in mname:                            self.student_module_pairs.append(ml)
    def register_hook(self):        self.teacher_outputs = []        self.origin_outputs = []
        def make_layer_forward_hook(l):            def forward_hook(m, input, output):                l.append(output)
            return forward_hook
        for ml, ori in zip(self.teacher_module_pairs, self.student_module_pairs):            # 为每层加入钩子，在进行Forward的时候会自动将每层的特征传送给model_outputs和origin_outputs            self.remove_handle.append(ml.register_forward_hook(make_layer_forward_hook(self.teacher_outputs)))            self.remove_handle.append(ori.register_forward_hook(make_layer_forward_hook(self.origin_outputs)))
    def get_loss(self):        quant_loss = 0        # for index, (mo, fo) in enumerate(zip(self.teacher_outputs, self.origin_outputs)):        #     print(mo.shape,fo.shape)        # quant_loss += self.D_loss_fn(mo, fo)        quant_loss += self.D_loss_fn(y_t=self.teacher_outputs, y_s=self.origin_outputs)        if self.distiller != 'cwd':            quant_loss *= 0.3        self.teacher_outputs.clear()        self.origin_outputs.clear()        return quant_loss
    def remove_handle_(self):        for rm in self.remove_handle:            rm.remove()

这个类里面指定了一些要进行蒸馏的层，然后定义了一个注册每一层的钩子的函数，这样每一层前向传播完会得到所有层的特征，这些特征传入FeatureLoss类，进行特征损失计算。FeatureLoss类如下:


class FeatureLoss(nn.Module):    def __init__(self, channels_s, channels_t, distiller='mgd', loss_weight=1.0):        super(FeatureLoss, self).__init__()        self.loss_weight = loss_weight        self.distiller = distiller
        device = 'cuda' if torch.cuda.is_available() else 'cpu'        self.align_module = nn.ModuleList([            nn.Conv2d(channel, tea_channel, kernel_size=1, stride=1, padding=0).to(device)            for channel, tea_channel in zip(channels_s, channels_t)        ])        self.norm = [            nn.BatchNorm2d(tea_channel, affine=False).to(device)            for tea_channel in channels_t        ]        self.norm1 = [            nn.BatchNorm2d(set_channel, affine=False).to(device)            for set_channel in channels_s        ]
        if distiller == 'mgd':            self.feature_loss = MGDLoss(channels_s, channels_t)        elif distiller == 'cwd':            self.feature_loss = CWDLoss(channels_s, channels_t)        else:            raise NotImplementedError
    def forward(self, y_s, y_t):        assert len(y_s) == len(y_t)        tea_feats = []        stu_feats = []
        for idx, (s, t) in enumerate(zip(y_s, y_t)):            if self.distiller == 'cwd':                s = self.align_module[idx](s)                s = self.norm[idx](s)            else:                s = self.norm1[idx](s)            t = self.norm[idx](t)            tea_feats.append(t)            stu_feats.append(s)
        loss = self.feature_loss(stu_feats, tea_feats)        return self.loss_weight * loss

上面DistillationLoss和FeatureLoss两个类呢我们单独放到trainer.py文件开头。

回到_do_train函数，在前面声明了distillation_loss实例之后，首先我们为教师模型和学生模型注册钩子函数，这个必须在模型调用之前，因此放在了for循环训练之前。

self.tloss = None# 新增=======================================if self.Distillation is not None:    distillation_loss.register_hook()# 新增=======================================for i, batch in pbar:    self.run_callbacks("on_train_batch_start")	# Warmup

然后就是模型计算损失的部分，如下：


self.tloss = (    (self.tloss * i + self.loss_items) / (i + 1) if self.tloss is not None else self.loss_items)# 新增=======================================if self.Distillation is not None:    distill_weight = ((1 - math.cos(i * math.pi / len(self.train_loader))) / 2) * (0.1 - 1) + 1    with torch.no_grad():        pred = self.Distillation(batch['img'])
    self.d_loss = distillation_loss.get_loss()    self.d_loss *= distill_weight    if i == 0:    	print(self.d_loss, '-----------------')	    print(self.loss, '-----------------')    self.loss += self.d_loss# 新增=======================================

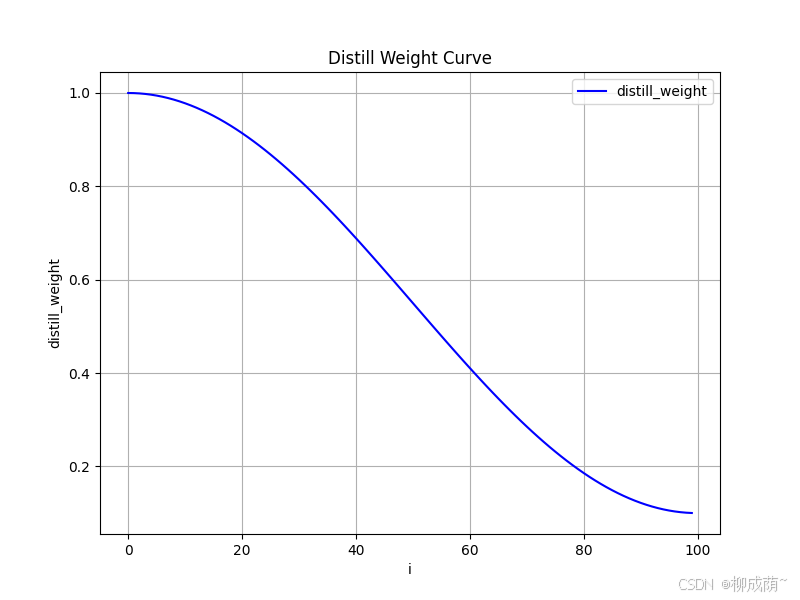

这里呢，设置了蒸馏损失的权重，大致是下面的曲线。然后把蒸馏损失加到原损失上即可。注意，在教师模型推理的时候，用了with torch.no_grad()包装，因为不需要训练教师模型，也就不计算梯度，这样做可以减少显存消耗。

最后，模型train完一轮，需要把钩子函数给去掉，如下：


if self.args.plots and ni in self.plot_idx:            self.plot_training_samples(batch, ni)
    self.run_callbacks("on_train_batch_end")# 新增=======================================if self.Distillation is not None:    distillation_loss.remove_handle_()self.lr = {f"lr/pg{ir}": x["lr"] for ir, x in enumerate(self.optimizer.param_groups)}  # for loggersself.run_callbacks("on_train_epoch_end")

至此，所有要修改的地方都改完了。此时，使用如下语句训练即可

self.yolo.train(data="diagram.yaml", Distillation=model_t.model, loss_type=loss_type, amp=False, imgsz=640,                        epochs=100, batch=20, device=0, workers=4, lr0=0.001)

为了代码简洁方便，对稀疏训练、剪枝和蒸馏做了封装，形成如下类：


import osfrom tqdm import tqdmfrom prune import prune_modelfrom relation import find_parent_nodes, visualize_nodes, metricfrom ultralytics import YOLO

class PruneModel:    def __init__(self, weights="weights/last.pt"):        # Load a model        self.yolo = YOLO(weights)
    def prune(self, factor=0.7, save_dir="weights/prune.pt"):        prune_model(self.yolo, save_dir, factor)
    def train(self, save_dir="weights/retrain.pt"):        self.yolo.train(data='diagram.yaml', Distillation=None, loss_type='None', amp=False, imgsz=640,                        epochs=50, batch=20, device=1, workers=4, name="default")        self.yolo.save(save_dir)
    def sparse_train(self, save_dir='weight/sparse.pt'):        self.yolo.train(data='diagram.yaml', Distillation=None, loss_type='sparse', amp=False, imgsz=640,                        epochs=50, batch=20, device=0, workers=4, name="sparse")        self.yolo.save(save_dir)
    def distill(self, t_weight, loss_type='mgd', save_dir="weights/distill.pt"):        model_t = YOLO(t_weight)        self.yolo.train(data="diagram.yaml", Distillation=model_t.model, loss_type=loss_type, amp=False, imgsz=640,                        epochs=100, batch=20, device=0, workers=4, lr0=0.001)        self.yolo.save(save_dir)
    def export(self, **kwargs):        self.yolo.export(**kwargs)
    @staticmethod    def compare(weights=None):        # 统计压缩前后的参数量，精度，计算量        if weights is None:            weights = []        results = []        for weight in weights:            yolo = YOLO(weight)            metric = yolo.val(data='diagram.yaml', imgsz=640)            n_l, n_p, n_g, flops = yolo.info()            acc = metric.box.map            results.append((weight, n_l, n_p, n_g, flops, acc))        for weight, layer, n_p, n_g, flops, acc in results:            print(f"Weight: {weight}, Acc: {acc}, Params: {n_p}, FLOPs: {flops}")
    def predict(self, source):        results = self.yolo.predict(source)[0]        nodes = results.boxes.xyxy        nodes = nodes.tolist()        ori_img = results.orig_img        parent_nodes = find_parent_nodes(nodes)        visualize_nodes(ori_img, nodes, parent_nodes)
    def evaluate(self, data_path):        bboxes_list = []        pred_bboxes_list = []        parent_ids_list = []        pred_parent_ids_list = []
        imgs_path = os.path.join(data_path, "images/val")        labels_path = os.path.join(data_path, "plabels/val")
        # 读取标注文件        for img in tqdm(os.listdir(imgs_path)):            img_path = os.path.join(imgs_path, img)
            # 检查文件后缀并构建相应的标注文件路径            if img.endswith(".png"):                label_path = os.path.join(labels_path, img.replace(".png", ".txt"))            elif img.endswith(".webp"):                label_path = os.path.join(labels_path, img.replace(".webp", ".txt"))            else:                continue
            with open(label_path, "r") as f:                lines = f.readlines()
            results = self.yolo.predict(img_path)[0]            pred_bboxes = results.boxes.xyxy            pred_bboxes = pred_bboxes.tolist()            pred_bboxes_list.append(pred_bboxes)            pred_parent_ids = find_parent_nodes(pred_bboxes)            pred_parent_ids_list.append(pred_parent_ids)            ih, iw = results.orig_img.shape[:2]            bboxes = []            parent_ids = []            for line in lines:                line = line.strip().split()                x, y, w, h, px, py, pw, ph, p = map(float, line[1:])                x1, y1, x2, y2 = int((x - w / 2) * iw), int((y - h / 2) * ih), int((x + w / 2) * iw), int(                    (y + h / 2) * ih)                bboxes.append((x1, y1, x2, y2))                parent_ids.append(int(p))            bboxes_list.append(bboxes)            parent_ids_list.append(parent_ids)        precision, recall, f1_score = metric(bboxes_list, pred_bboxes_list, parent_ids_list, pred_parent_ids_list)        print(f"Precision: {precision}")        print(f"Recall: {recall}")        print(f"F1 Score: {f1_score}")
if __name__ == '__main__':    model = PruneModel("weights/yolov8n.pt")    model.sparse_train("weights/sparse.pt")    model.prune(factor=0.2, save_dir="weights/prune.pt")    model.train()    model.distill("weights/sparse.pt", loss_type="mgd")    model.evaluate("datasets/diagram")    model.predict("datasets/diagram/images/val/0593.png")
